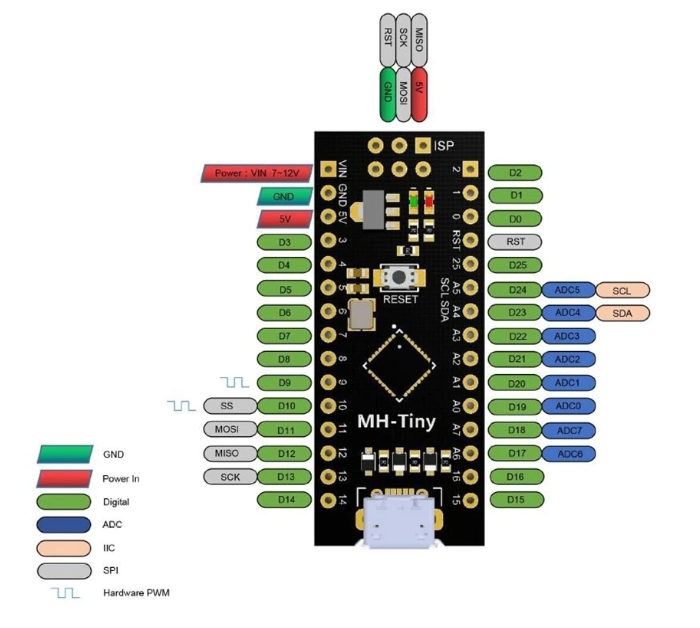

· 핀아웃:

· 설치 지침:

- 먼저 Arduino.cc 웹 사이트에서 적절한 Arduino 패키지를 다운로드하십시오. http://www.arduino.cc/en/Main/Software

- Arduino 1.6.6 이상 및 Windows를 사용하는 경우 드라이버를 수동으로 다운로드하여 설치해야 합니다.

다운로드하여 압축을 풀고 "드라이버 설치"(32비트 시스템) 또는 "DPInst64"(64비트 시스템)를 실행합니다.

드라이버 파일은 http://github.com/MHEtLive/MHEtLiveArduino/releases/download/1.0.0/에 있습니다.

2.0a4.rar

- Arduino 애플리케이션을 설치하거나 압축을 풉니다.

- Arduino 애플리케이션을 실행합니다.

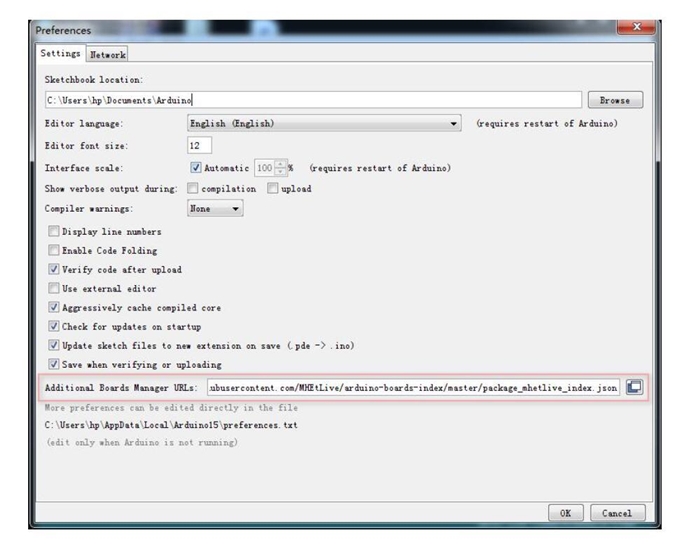

- Arduino 애플리케이션에서 "파일" 메뉴로 이동하여 "환경설정"을 선택합니다."추가 보드 관리자 URL" 상자에 다음을 입력합니다.

- http://raw.githubusercontent.com/MHEtLive/arduino-boards-index/master/package_mhetlive_index.json을 클릭하고 확인을 클릭합니다.

"도구" 메뉴로 이동한 다음 "보드" 하위 메뉴에서 "보드 관리자"를 선택한 다음 유형 드롭다운에서 "기여"를 선택합니다.

- "MH-ET LIVE Boards" 패키지를 선택하고 "Install" 버튼을 클릭합니다.

- 다운로드 진행률이 "Boards Manager" 창의 하단 표시줄에 표시되며, 완료되면 목록의 해당 항목 옆에 "Installed"(설치됨)로 표시됩니다.

- Windows 사용자: 드라이버 설치 마법사 창이 팝업되고 설치가 완료되면 이 창에서 "다음"을 클릭하여 MH-ET LIVE용 드라이버를 설치하십시오.

보드를 이미 설치한 경우 설치 관리자가 업데이트하고 누락된 보드를 설치합니다.

- 설치가 완료되면 "Boards Manager" 창을 닫고 Tools→ Boards 메뉴에서 MH-ET LIVE Boards "MH-ET LIVE Tiny88(16.0Mhz)"을 선택합니다.

- Arduino IDE와 함께 제공되는 예를 선택하십시오.

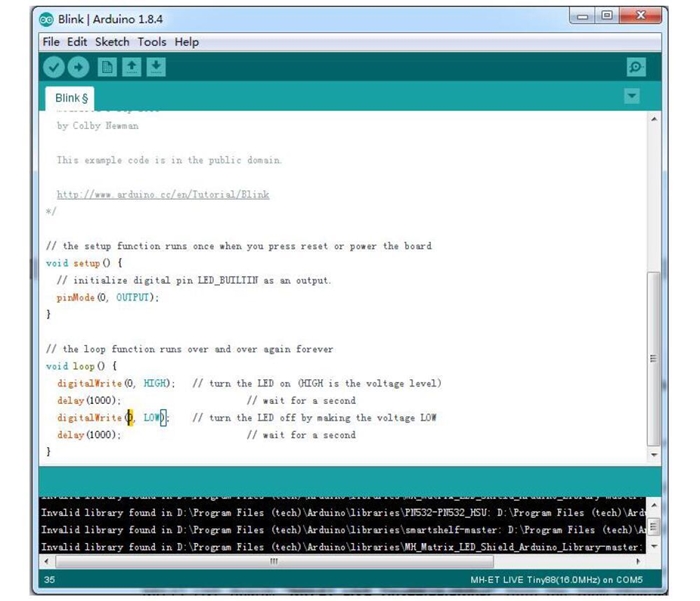

도구 모음에서 개발 보드를 MH-ET LIVE Tiny88로 선택하고, 파일 >>예시 >>기본 >>블링크에서 프로그램을 열고, 프로그램의 포트 13을 0으로 변경합니다.

위의 방법에 따라 MH-ET LIVE Tiny88(16.0Mhz)에 포트, 컴파일 및 다운로드를 수행하면 온보드 LED 표시등이 깜박이는 것을 확인할 수 있습니다.

프로그램에 의해 지정된 주파수.(참고: 프로그램을 다운로드할 때는 먼저 모듈을 연결하지 말고 컴파일 후 모듈을 삽입하라는 메시지가 표시될 때까지 기다린 다음 플러그를 꽂고 자동 다운로드가 완료될 때까지 기다리십시오.)
