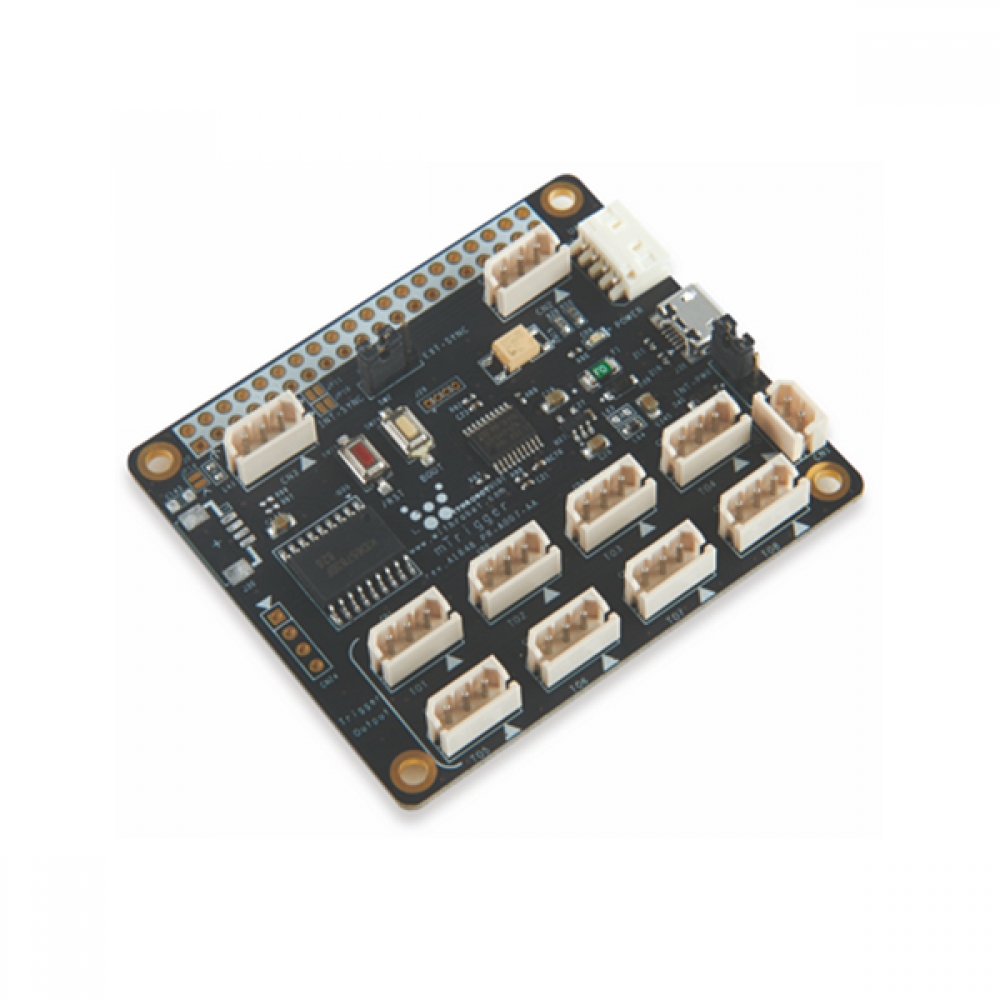

mTrigger는 트리거 신호를 발생하는 보드로 특히 외부 트리거 (External Trigger)를 지원하는 위드로봇㈜의 oCam-1CGN-U-T 및 oCam-1MGN-U-T카메라들에 적합한 트리거 신호를 제공하는데 사용할 수 있습니다.
기준 신호 | 출력 신호 동기 / 비동기 | 모드 명칭 | 내용 |
---|---|---|---|
내부 | 동기 | 내부 동기 트리거 모드 (Internal Synchronous) | 자체적으로 8개의 트리거 신호를 동시에 발생 |
비동기 | 내부 비동기 트리거 모드 (Internal Asynchronous) | 자체적으로 8개의 트리거 신호를 순차적으로 발생 | |
외부 | 동기 | 외부 비동기 트리거 모드 (External Synchronous) | 외부 신호를 기준으로 8개의 트리거 신호를 동시에 발생 |
비동기 | 외부 비동기 트리거 모드 (External Asynchronous) | 외부 신호를 기준으로 8개의 트리거 신호를 발생 |
다수 mTrigger 보드들을 Cascade 방식으로 연결할 수 있으며, 연결 구성은 아래와 같습니다.
항목 | 사양 |
---|---|
출력 포트의 수 | 보드 당 8개 |
출력 레벨 | Low Level: 0V / High Level: 5V |
외부 입력 레벨 | Low Level: 0V / High Level: 5V |
동기 트리거 모드에서 출력 신호들 사이의 동기 정확도 | 3 μsec 이내 |
동기 트리거 출력 신호들의 간격(F) | 5 msec ~ 30,000 msec |
비동기 트리거 출력 신호들의 간격(T) | 0 msec ~ 30,000 msec |
트리거 출력 신호의 폭(W) | 5 msec ~ 30,000 msec |
트리거 출력 신호의 수(N) | 0 ~ 30,000 |
