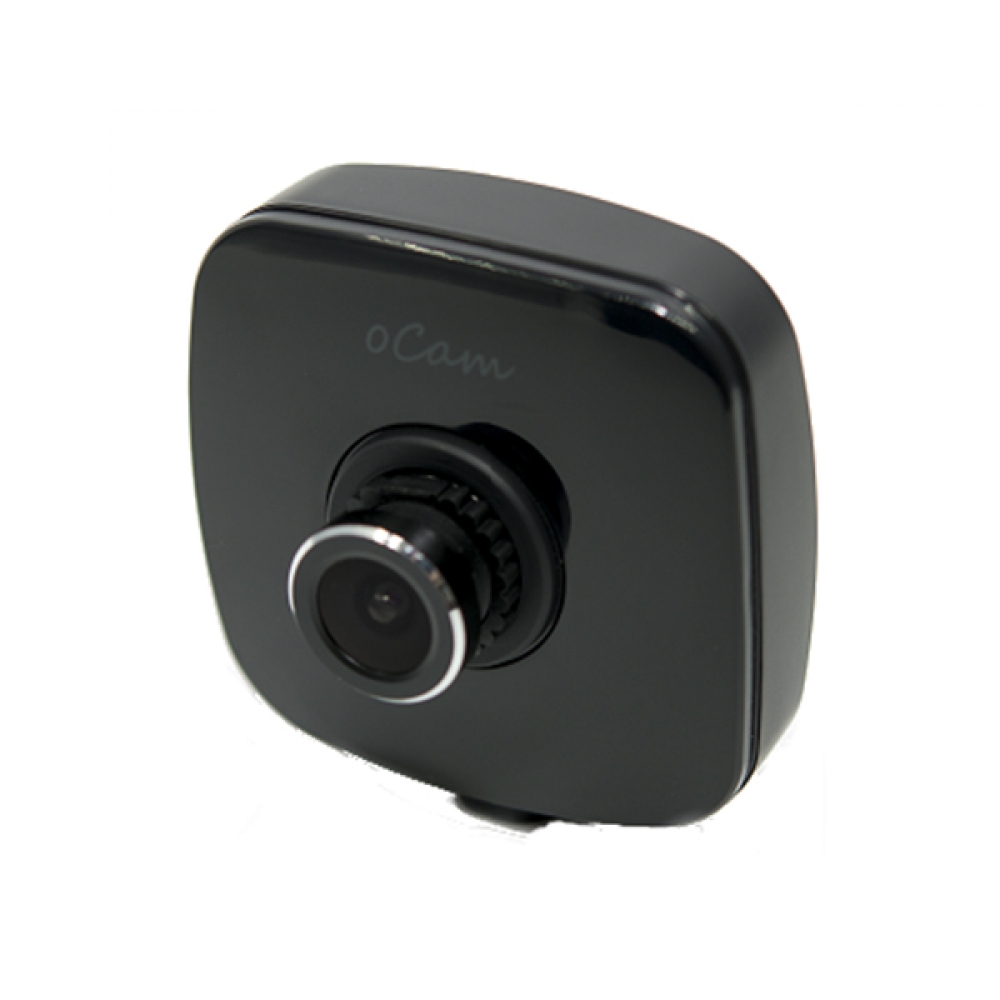

oCam-1CGN-U-T (트리거 모드 지원 USB 3.0 칼라 글로벌 셔터 카메라)
상품번호

3834892 [제품문의시 불러주세요]

무이자할부
무이자할부 카드안내 X
3~12개월 5만원이상
3~12개월 5만원이상
3~12개월 5만원이상
3~12개월 5만원이상
3~12개월 5만원이상
3~12개월 5만원이상
3~12개월 5만원이상
3~12개월 5만원이상
제조사 위드로봇
190,800 (부가세별도)
209,880 (부가세포함)
배송
* 여러개의 상품 배송방법 변경은 장바구니에서 가능 합니다
배송비
100,000원 이상 무료 미만2,500원
기본배송비 : 2,500원 (100,000원 이상 무료)
추가배송비 : 3,000원 (지역별)
기본배송비 : 지역에 따라 다름.
평균 배송일 국내 1~2일, 해외 3~5일 소요 (길어질시 개별연락)
안 내 해외상품 반도체 경우 재고 및 가격변동이 있을 수 있으니 결제전 고객센터(1644-4457) 또는 카카오톡 플러스친구로 먼저 문의 부탁드립니다.
주문수량
총 상품금액 209,880
페이스북 트위터 카카오톡
상세정보
상품후기
상품문의
배송/반품안내

ScreenShot ScreenShot

ScreenShot

oCam-1CGN-U-T는 외부 트리거(External Trigger)를 지원하는 1 메가 픽셀급의 글로벌 셔터 칼라 카메라로 다음과 같은 특징을 갖고 있습니다.

  • 외부 트리거(External Trigger) 지원: 영상 취득의 Timing을 임의로 조절할 수 있어 다수의 카메라의 동기 촬영과 외부 조명과 동기화 가능
  • 인터페이스: USB3.0 SuperSpeed, 최대 160 FPS(320 × 240 해상도 기준)
  • UVC 1.1 표준 지원으로 리눅스 및 윈도우 OS에서 별도의 드라이버 설치가 불필요
  • 교체형 M12 표준 렌즈를 지원하여 다양한 기존 상용 렌즈를 활용 가능
  • 글로벌 셔터 방식으로 Image Skew가 없는 선명한 영상 취득 가능

PCB 크기

ScreenShot

사양

항목

내용

센서

OnSemi AR0135 CMOS Color image sensor

센서 크기

1/3 inch

출력 형식

BayerRGB

인터페이스

USB 3.0 Super-Speed

렌즈

표준 M12 교환형(Focal length 3.6mm)

지원 OS

Windows7 / 10, Linux, Plug-and play by UVC(USB Video Class) protocol

전원

USB Bus Power

동작 온도

0°C ~ + 70°C

정격

DC 5V / 180mA

셔터

Electric Global Shutter
Field Of View(FOV)50˚(V) x 92.8˚(H) x 110˚(D) (기본 렌즈 기준)

카메라 컨트롤

* Manual Exposure Control
* Gain Control
* Maunual White Balance Red Control
* Maunual White Balance Red Control
* Auto White Balance Setup (by oCamViewer* Software)

출력속도 및 지원 해상도

1280x960 @45fps, 1280x720 @60fps, 640x480 @80fps, 320x240 @160fps

무게

약 27.2 그램(케이스 포함)

PCB 크기

39mm x 39mm
외형 크기49mm x 53mm x 20mm
  • *oCamViewer: 별도로 위드로봇㈜에서 제공하는 Windows용 카메라 영상 뷰어 프로그램

트리거 신호

트리거 신호 포트

외부 트리거 신호는 카메라 후면에 노출된 3핀 커넥터에 연결하여 인가할 수 있습니다. 커넥터의 각 핀은 아래와 같습니다.
• 트리거 신호 (5V ~ 24V): 트리거 신호가 5V에서 24V 레벨일 때 이 핀으로 입력합니다.
• 트리거 신호 (3V ~ 5V): 트리거 신호가 3V에서 5V 레벨일 때 이 핀으로 입력합니다.
• GND: 트리거 신호의 접지선을 이 핀으로 입력합니다.
카메라의 트리거 신호 입력 회로는 아래와 같습니다.
트리거 입력 핀과 oCam-1CGN-U-T의 회로는 Photo Coupler를 통하여 격리되어 있으므로 트리거 신호 핀에 2mA 이상의 전류를 공급해야 트리거 신호가 안정적으로 카메라에 전달될 수 있습니다.

트리거 신호 입력 회로

ScreenShot

트리거 모드별 신호 형태

트리거 신호는 기본적으로 하강 에지(Falling Edge)를 기준으로 영상이 취득됩니다.
트리거 신호는 인가되는 형태에 따라 다음과 같은 3가지의 모드로 사용할 수 있습니다.

원 샷 모드(One Shot Mode)

1회의 영상을 취득할 경우에 사용됩니다. 트리거 신호의 Low Level 지속 시간(T1)은 1 msec 이상이어야 합니다.

ScreenShot

멀티 샷 모드(Multi Shot Mode)

다수의 영상을 취득할 경우에 사용됩니다.
영상이 취득되는 트리거 신호의 하강 에지 사이의 간격(T2)은 2 msec 이상이어야 합니다.
멀티 샷 모드에서 카메라의 전송 속도는 트리거 신호의 약 2배가 되도록 설정하는 것이 바람직합니다.
예를 들어, 30Hz로 트리거 신호를 인가하려는 경우, 카메라 설정은 60 fps 이상으로 하는 것이 바람직합니다.
이보다 낮을 경우 카메라에서 취득된 영상이 외부로 전송되는 도중에 다음 트리거 신호가 인가되어 트리거 신호를 카메라가 정상적으로 감지하지 못하는 경우가 발생할 수 있습니다.
즉, 다음 트리거 신호가 인가되기 전에 이전에 취득된 이미지가 충분히 전송될 수 있을 정도로 카메라의 전송 속도를 충분히 높게 하는 것이 필요합니다.

ScreenShot

연속 모드(Continuous Mode)

영상을 연속적으로 취득할 경우에 사용됩니다.
트리거 신호의 하강 에지 이후에는 설정된 전송 속도에 따라 자동적으로 영상이 취득되어 전송됩니다.
예를 들어 아래 그림에서 이미지 전송 간격 T3는 설정된 카메라의 fps에 의해 결정됩니다.
트리거 신호가 High Level로 되면 영상 취득이 중단됩니다.

ScreenShot
