18장. 아두이노 도트 매트릭스 모듈(MAX7219) 사용하기 / 인투피온

안녕하세요.

오늘은 도트 매트릭스 모듈에 사용법에 대해 알아보겠습니다.

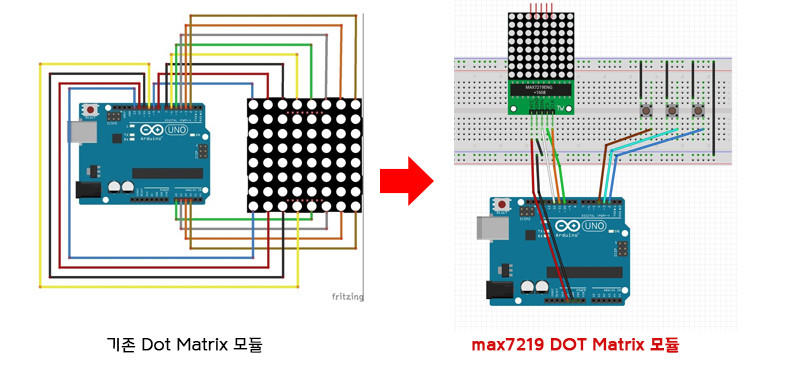

MAX7219 드라이버를 사용하여 기존에 복잡했던

회로를 간략하게 만들수 있는 도트 매트릭스 모듈입니다.

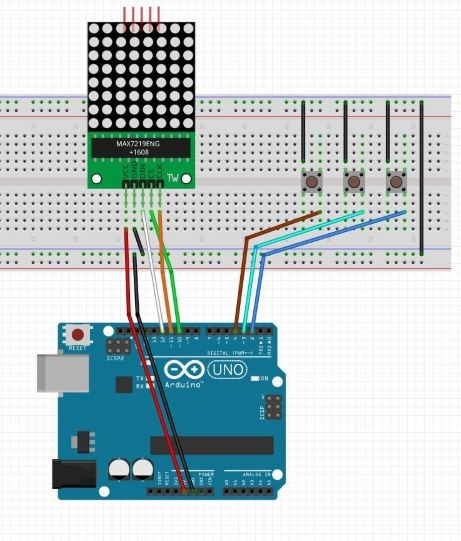

회로도

VCC	5V
GND	GND
DIN	12
CS	10
CLK	11

MAX7219 FRITZ 파일

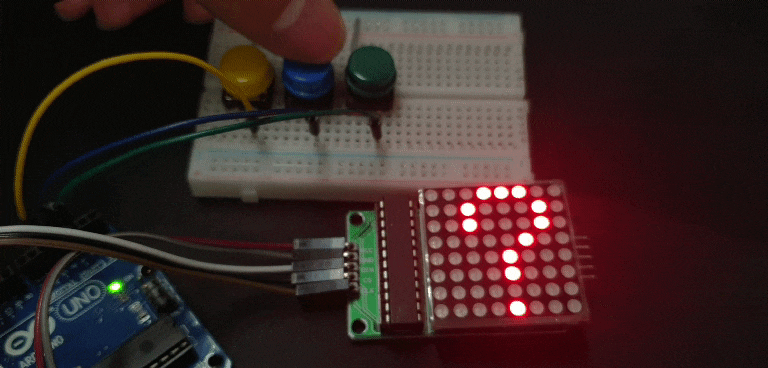

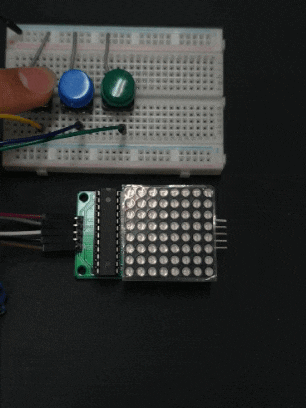

코딩 및 동작

아래 코딩에 사용되는 라이브러리 파일입니다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
#include "LedControl.h"

LedControl dot = LedControl(12, 11, 10, 1);  // 핀번호 (din, clk, cs, 매트릭수 개수 설정)

int Switch1= 4;
int Switch2= 3;
int Switch3= 2;


byte A[] = { B00000000,B11100111,B01000010,B01000010,B01000010,B00000000,B00111100,B00000000 };
byte B[] = { B01000010,B10100101,B00001000,B00001000,B00011000,B01000010,B00111100,B00000000 };
byte C[] = { B00000000,B10000001,B01000010,B00100100,B01000010,B10000001,B00111100,B00000000 };
byte Q[] = { B00111000,B01000100,B01000100,B00001000,B00010000,B00010000,B00000000,B00010000 };
//원하는 모양의 도트매트릭스를 그려주세요.

void setup() {
  Serial.begin(9600);
  dot.shutdown(0, false);  //절전모드
  dot.setIntensity(0 , 10); //밝기조정
  dot.clearDisplay(0); //초기화

  pinMode(Switch1, INPUT_PULLUP); //스위치
  pinMode(Switch2, INPUT_PULLUP);
  pinMode(Switch3, INPUT_PULLUP);
}

void loop() {
  DOT(4);   //기본값을 ?  로 설정

  int SW1 = digitalRead(Switch1);
  int SW2 = digitalRead(Switch2);
  int SW3 = digitalRead(Switch3);

  if(SW1==LOW){    //스위치 번호에 따른 도트매트릭스 출력
    DOT(1);
  }
  if(SW2==LOW){
    DOT(2);
  }
  if(SW3==LOW){
    DOT(3);
  }

}

void DOT(int a){

  if(a == 1){
    for(int i = 0; i < 8 ; i++)
      dot.setRow(0, i , A[i]);
  }
  if(a == 2){
    for(int i = 0; i < 8 ; i++)
      dot.setRow(0, i , B[i]);
  }
  if(a == 3){
    for(int i = 0; i < 8 ; i++)
      dot.setRow(0, i , C[i]);
  }
  if(a == 4){
    for(int i = 0; i < 8 ; i++)
      dot.setRow(0, i , Q[i]);
  }
  delay(1000);
}
Colored by Color Scripter
cs

LED Matrix Editor

위에 코딩 내용 중 도트 매트릭스의 그림을 그리는데 어려움이 있을텐데요

1
2
3
4
5
6
7
8
9


byte A[] = { B00000000,B11100111,B01000010,B01000010,B01000010,B00000000,B00111100,B00000000 };
byte B[] = { B01000010,B10100101,B00001000,B00001000,B00011000,B01000010,B00111100,B00000000 };
byte C[] = { B00000000,B10000001,B01000010,B00100100,B01000010,B10000001,B00111100,B00000000 };
byte Q[] = { B00111000,B01000100,B01000100,B00001000,B00010000,B00010000,B00000000,B00010000 };
//원하는 모양의 도트매트릭스를 그려주세요.


Colored by Color Scripter
cs

↑ 원하는 그림이 나올때 까지 시행착오를 몇번이고 할 수 있음..

그래서 이런 불필요한 시간 소모를 줄이기 위한 사이트가 있습니다!

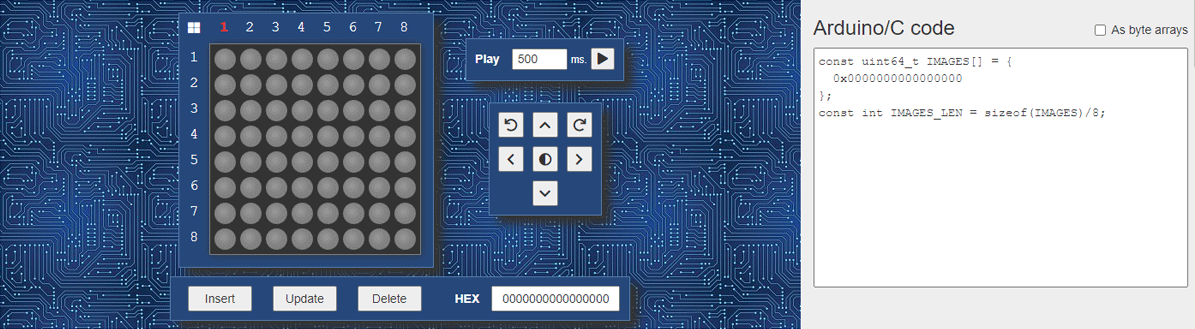

이름하야 LED Matrix Editor

 링크

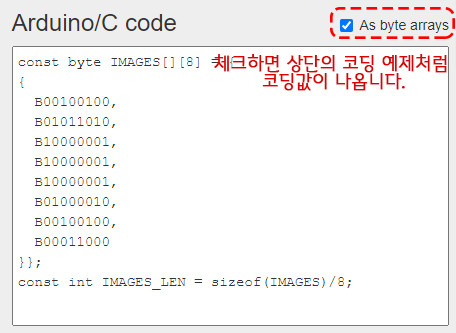

링크를 클릭하여 아래 움짤대로 따라하시면 원하는 코딩값이 나옵니다.

이 외에도 더욱 간단하면서 다양하게 표현할수 있는 기능이 있습니다.
