안녕하세요.

오늘은 더워지는 날씨에 맞추어

초음파 센서를 이용한 선풍기를 만들어 보겠습니다.

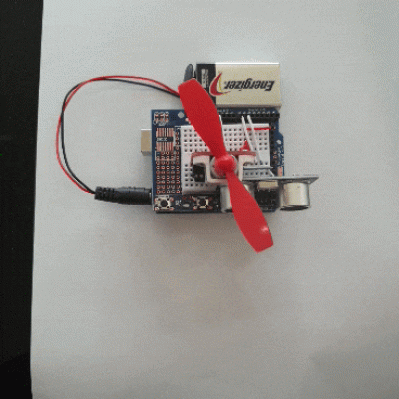

이렇게 가까워지면 선풍기가 작동하게 됩니다.

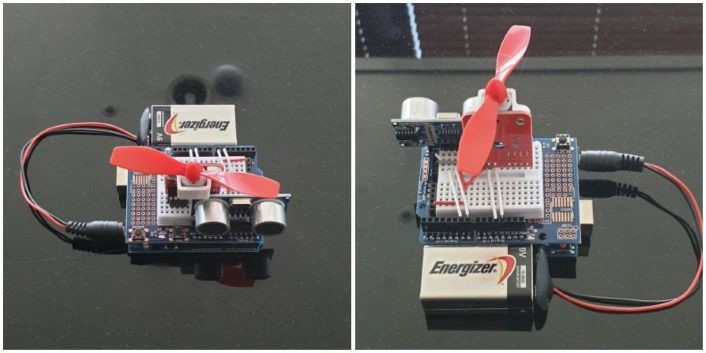

짜잔 이게 완성 사진이에요

그럼 시작해보겠습니다.

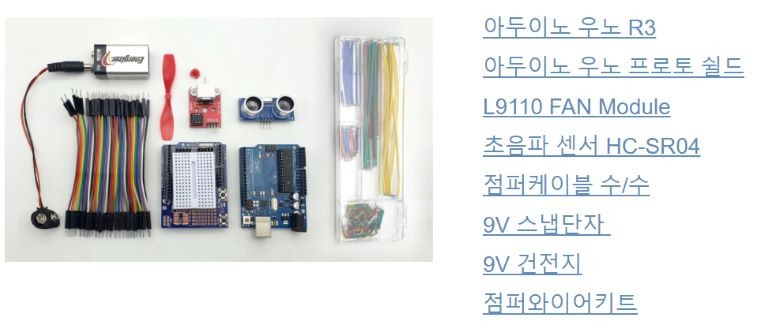

준비물

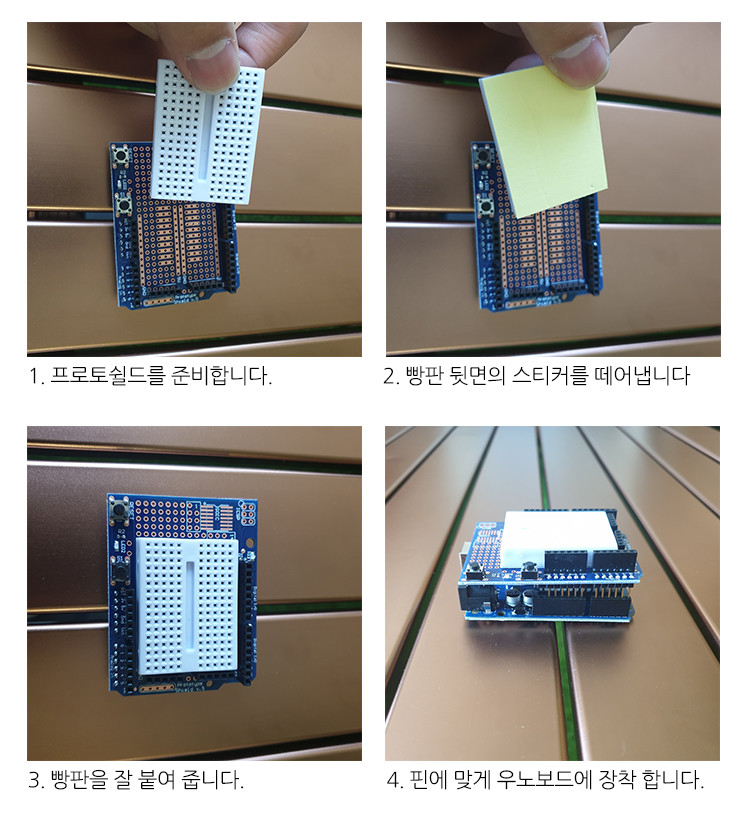

프로토 쉴드 사용법

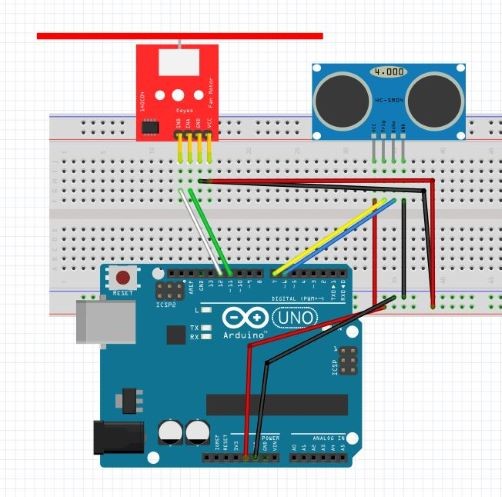

회로 연결하기

초음파센서 HC-SR04		L9110 FAN MODULE
GND	GND	VCC	5V
ECHO	D6	GND	GND
TRIG	D7	INA	D11
VCC	5V	INB	D12

각 핀에 맞는곳에 연결해 주시면 됩니다.

코딩하기

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
//출력핀(trig)과 입력핀(echo) INA, INB 핀을 설정해줍니다. 다른 핀에 연결해도 됩니다.
int trigPin = 7;
int echoPin = 6;
int INA = 11;
int INB = 12;

void setup(){
  Serial.begin(9600);
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  pinMode(INA,OUTPUT);
  pinMode(INB,OUTPUT);
}


void loop(){
  float duration, distance;
  digitalWrite(trigPin, HIGH); //초음파를 보낸후 echopin이 HIGH 상태로 대기합니다.
  delay(20);
  digitalWrite(trigPin, LOW);
  digitalWrite(INA,LOW);
  digitalWrite(INB,LOW);

  // echopin HIGH 지속시간을 저장합니다.
  duration = pulseIn(echoPin, HIGH);
  // 초음파의 속도 340, 밀리세컨드에서 세컨드로 10000
  // 초음파가 나갔다가 돌아오는 거리이므로 2로 나누어줍니다.
  distance = ((float)(340 * duration) / 10000) / 2;

  // 거리가 10CM 미만일 경우 팬이 회전합니다.
  if(distance <10){
    digitalWrite(INA,LOW);
    digitalWrite(INB,HIGH);
    delay(10000);
  }

}
Colored by Color Scripter
cs

이 코드는 10cm 이내로 가까워지면 10초동안 회전하게 하였는데

이 부분은 if(distance <10)에서 10을 원하는 거리로 변경 delay(10000); 을 ex) 5초 delay(5000); 로 변경하시면됩니다.

INA, LOW 와 INB, HIGH 는 회전방향을 말합니다. LOW와 HIGH를 바꾸어주면

반대 방향으로 회전하게 되고 둘 모두 LOW로 설정하게 되면 회전하지 않습니다.

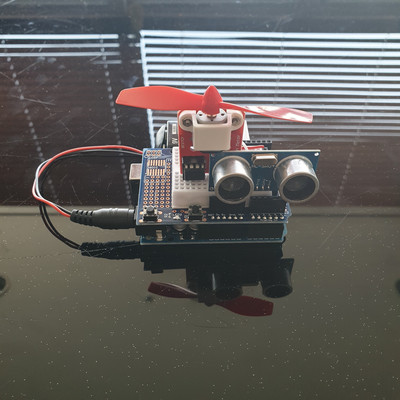

마무리

이상으로

초음파 센서를 이용한 선풍기

를 알아보았습니다.

다음시간에는

초음파 센서를 활용한 접근금지 경보음 울리기

를 알아보겠습니다.
