25장. 아두이노 4x4 멤브레인 키패드 응용편 / 인투피온

안녕하세요 인투피온입니다

지난 시간에는 멤브레인 키패드의 회로와 기본적인 사용법에 대해 알아보았는데요

이번 시간에는 24장 멤브레인 키패드 사용의 응용편 비밀번호 확인을 해보려고 합니다

24장은 아래 링크에서 확인 가능합니다

핀 연결 부터 살펴 볼게요

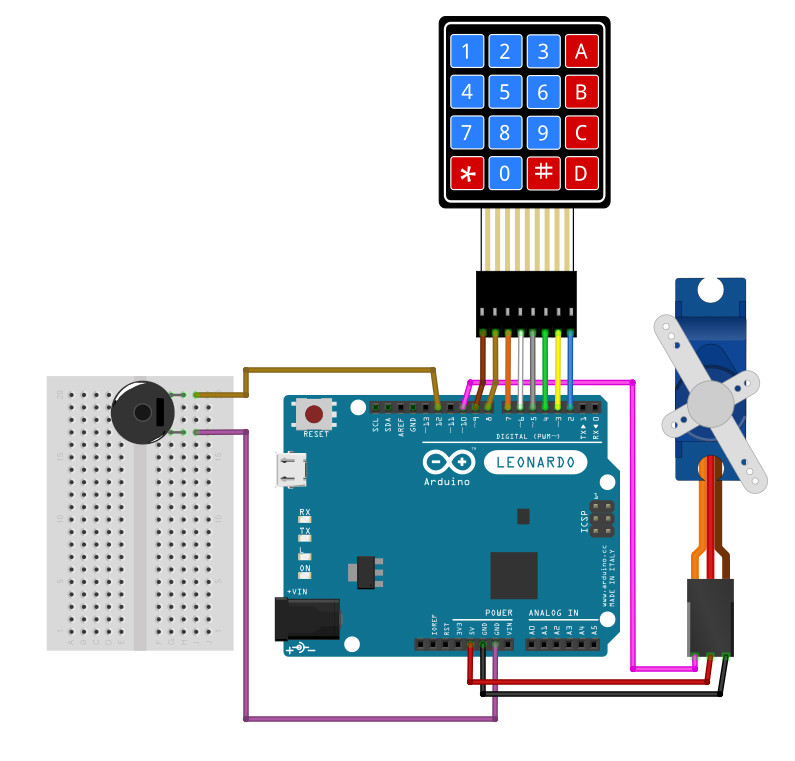

아두이노 핀 연결

아두이노	키패드 모듈	부저	서보모터
D2	PIN 1	/	/
D3	PIN 2	/	/
D4	PIN 3	/	/
D5	PIN 4	/	/
D6	PIN 5	/	/
D7	PIN 6	/	/
D8	PIN 7	/	/
D9	PIN 8	/	/
D10	/	/	Data Pin
D12	/	PIN +	/
GND	/	PIN -	/
GND	/	/	PIN -
5V	/	/	PIN +

코딩

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
#include <Keypad.h>
#include <Servo.h>

const byte ROWS = 4; //four rows
const byte COLS = 4; //four columns
//define the cymbols on the buttons of the keypads
char hexaKeys[ROWS][COLS] = {
  {'1','2','3','A'},
  {'4','5','6','B'},
  {'7','8','9','C'},
  {'*','0','#','D'}
};
byte rowPins[ROWS] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad
byte colPins[COLS] = {5, 4, 3, 2}; //connect to the column pinouts of the keypad

//initialize an instance of class NewKeypad
Keypad customKeypad = Keypad( makeKeymap(hexaKeys), rowPins, colPins, ROWS, COLS);
Servo SG90;           //motor 객체를 선언

String S;    // 키패드 입력받을 변수
String PSWD; // 패스워드
int sg90 = 10; // SG90 D10 핀에 연결
int Angle=0;
int buzzer=12; // 부저 D12핀에 연결

void setup(){
  Serial.begin(9600);
  SG90.attach(sg90);
  pinMode(buzzer, OUTPUT);

}

void loop(){
  digitalWrite(buzzer, LOW);
  PSWD = "1234#" ;  // 비밀번호 설정
  char Key = customKeypad.getKey(); //입력받은 키 저장

  if( Key ){
    S += Key; //Key를 문자열에 저장
  }

  if( Key == '#'){  // '#'이 눌릴경우 비밀번호와 비교하여 이후 동작
    Serial.print("PSWD = ");
    Serial.print(S);

    if( S==PSWD ){
       Serial.println("     [ O ]");
       for(Angle = 0; Angle < 180; Angle++){
          SG90.write(Angle);
          delay(10);
       }
       delay(2000);
       for(Angle = 180; Angle > 0; Angle--){
          SG90.write(Angle);
          delay(10);
       }
    }

    else {
      Serial.println("     [ X ]");
      digitalWrite(buzzer, HIGH);
      delay(1000);
    }
      S = "";  // 다음 동작을 위해 저장값 초기화

  }

}
Colored by Color Scripter
cs

지난 시간에 했던 예제파일에 SG90 서보모터와, 부저를 추가했어요

입력받은 Key 값들을 S 변수에 저장하고 '#'을 누를경우

저장해 놓은 PSWD 의 값과 비교하게 돼요.

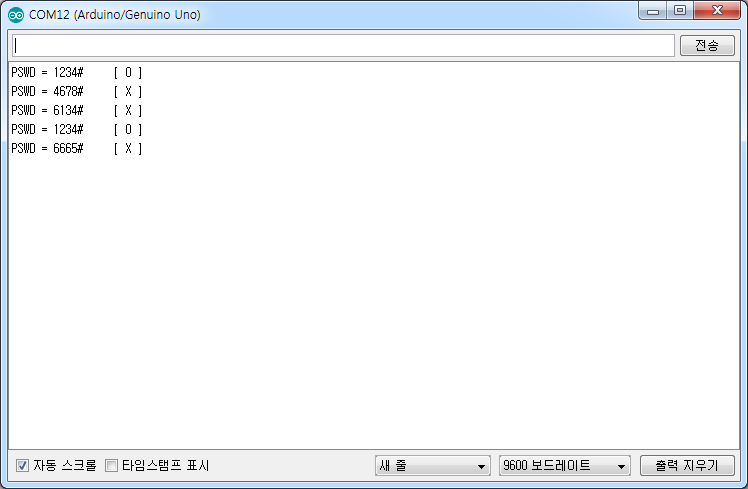

시리얼 모니터를 확인하시면 이렇게 입력한 값과 비교하여 O , X를 출력하고

맞을경우 모터를 구동 , 틀릴경우에는 부저를 울리게 돼요.

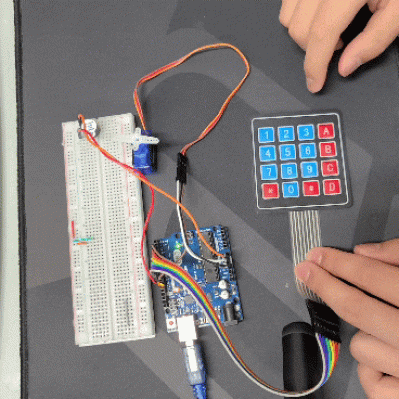

동작영상은 아래 영상을 참고해주시면 됩니다!

아두이노 arduino 코딩 코딩예제 예제 code coding 키패드 keypad pad membrane number 숫자 계산기 키보드 인투피온 intopion
