26장. 아두이노 심박 펄스센서 사용하기 / 인투피온

안녕하세요. 인투피온입니다.

오늘은 심박 펄스 센서를 사용해서 심박수를 측정해 보도록 하겠습니다~

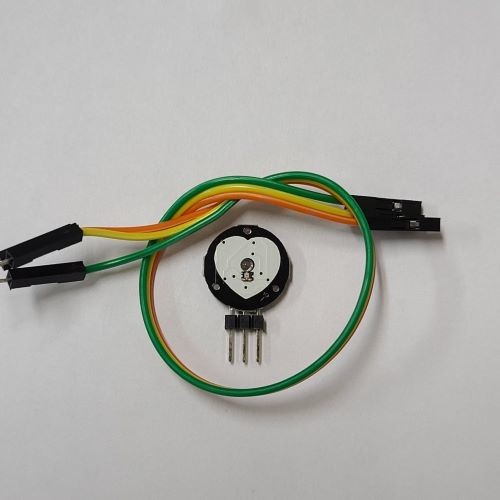

하트 모양을 그리고 있는 심박펄스센서 입니다

이 센서는 적외선을 통해 모세혈관의 수축 팽창 활동을 측정하여 심박수를 나타내게 되요

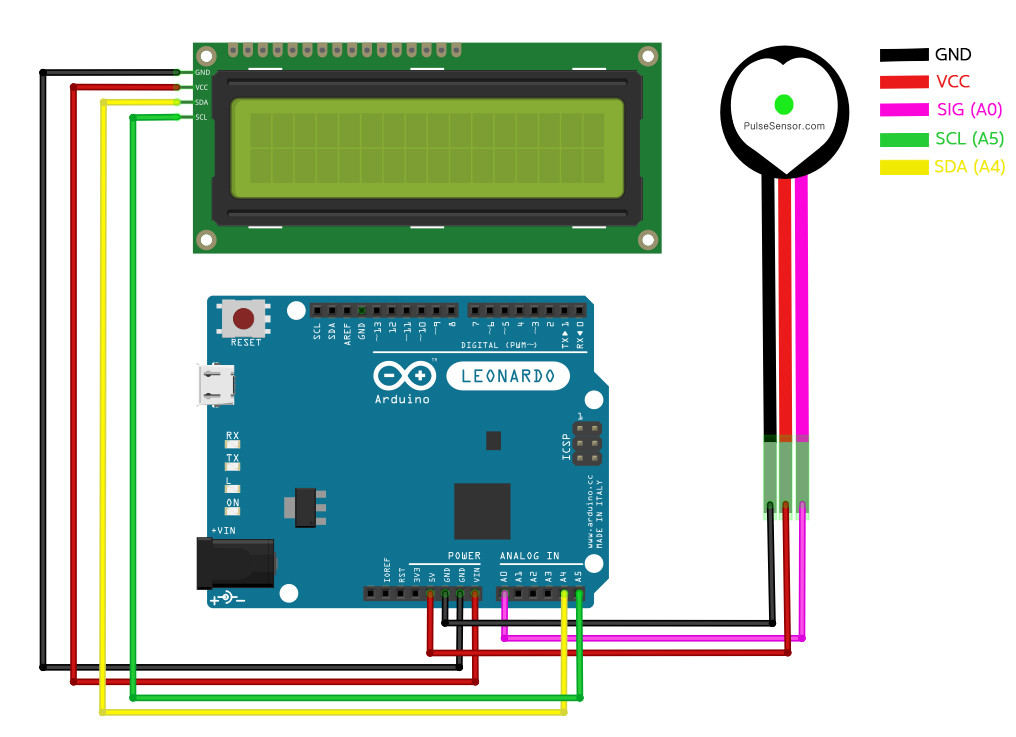

회로연결

위의 그림과 같이 연결해주세요

라이브러리 추가하기

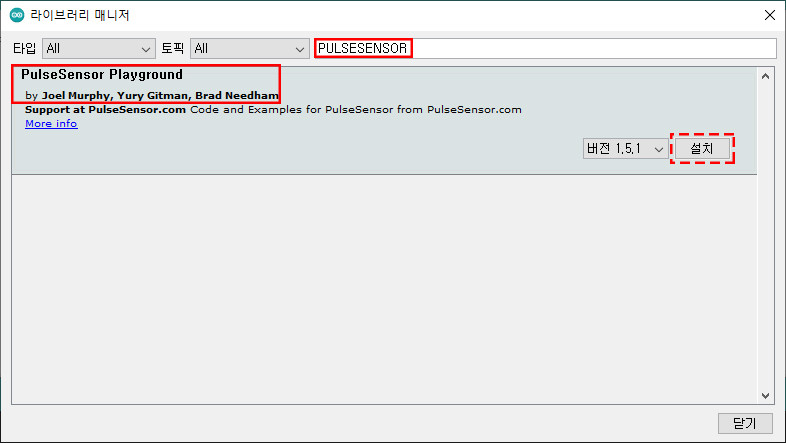

라이브러리 매니저(Ctrl + Shift + I )를 열고 'PULSESENSOR' 를 검색해서 설치해주세요

코딩

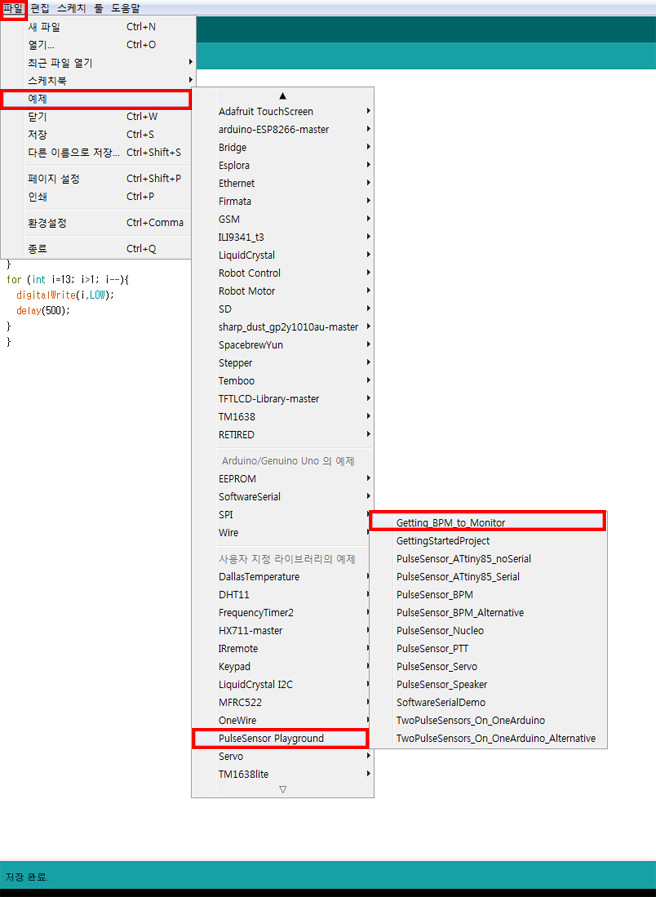

위 사진의 예제를 불러와주세요 여기에 우리가 추가해야 할건 LCD 부분인데요

ghl

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
#include <LiquidCrystal_I2C.h>  //LCD
#include <Wire.h>


LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup(){
  lcd.init();  //LCD 초기화
  lcd.backlight();  //LCD 백라이트 활성화
}

void loop(){
  lcd.init();

 lcd.setCursor(0,0);   //첫째줄
 lcd.print("BPM: ");   //LCD 출력
 lcd.print(myBPM);

}

Colored by Color Scripter
cs

위의 소스를 알맞는 위치에 추가해주면 됩니다

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
#define USE_ARDUINO_INTERRUPTS true    // Set-up low-level interrupts for most acurate BPM math.
#include <PulseSensorPlayground.h>     // Includes the PulseSensorPlayground Library.
#include <LiquidCrystal_I2C.h>  //LCD
#include <Wire.h>  //LCD

//  Variables
const int PulseWire = 0;       // PulseSensor PURPLE WIRE connected to ANALOG PIN 0
const int LED13 = 13;          // The on-board Arduino LED, close to PIN 13.
int Threshold = 550;           // Determine which Signal to "count as a beat" and which to ignore.
                               // Use the "Gettting Started Project" to fine-tune Threshold Value beyond default setting.
                               // Otherwise leave the default "550" value.

LiquidCrystal_I2C lcd(0x27, 16, 2);  //LCD

PulseSensorPlayground pulseSensor;  // Creates an instance of the PulseSensorPlayground object called "pulseSensor"


void setup() {

  Serial.begin(9600);          // For Serial Monitor

  // Configure the PulseSensor object, by assigning our variables to it.
  pulseSensor.analogInput(PulseWire);
  pulseSensor.blinkOnPulse(LED13);       //auto-magically blink Arduino's LED with heartbeat.
  pulseSensor.setThreshold(Threshold);

  // Double-check the "pulseSensor" object was created and "began" seeing a signal.
   if (pulseSensor.begin()) {
    Serial.println("We created a pulseSensor Object !");  //This prints one time at Arduino power-up,  or on Arduino reset.
  }
    lcd.init();  //LCD
  lcd.backlight();  //LCD
}



void loop() {
 lcd.init();  //LCD 초기화
 int myBPM = pulseSensor.getBeatsPerMinute();  // Calls function on our pulseSensor object that returns BPM as an "int".
                                               // "myBPM" hold this BPM value now.

if (pulseSensor.sawStartOfBeat()) {            // Constantly test to see if "a beat happened".
 Serial.println("♥  A HeartBeat Happened ! "); // If test is "true", print a message "a heartbeat happened".
 Serial.print("BPM: ");                        // Print phrase "BPM: "
 Serial.println(myBPM);                        // Print the value inside of myBPM.
 lcd.setCursor(0,0);
 lcd.print("BPM: ");
 lcd.print(myBPM);
}

  delay(20);                    // considered best practice in a simple sketch.

}
Colored by Color Scripter
cs

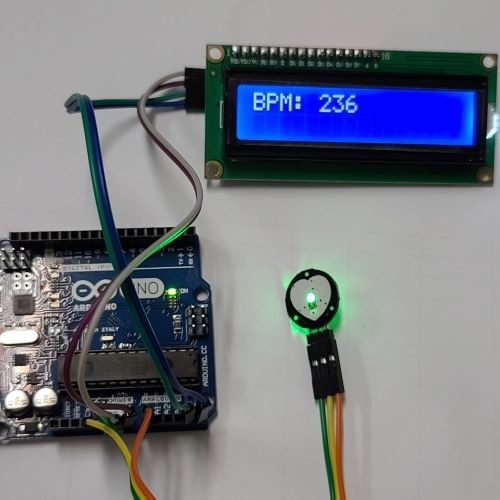

그럼 이렇게 소스가 완성이 되었는데요~

이제 확인을 해봐야 겠죠?

제 심박수는 평균 64~67을 왔다갔다 하네요

다들 자신의 심박수를 측정해 보세요!
