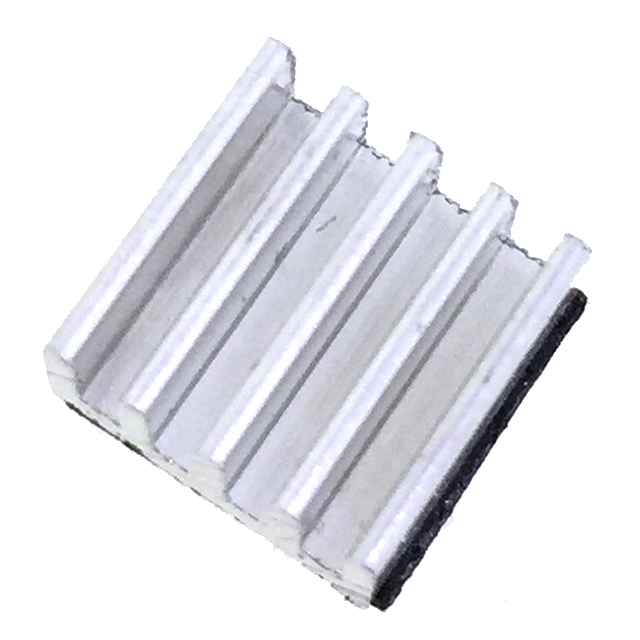

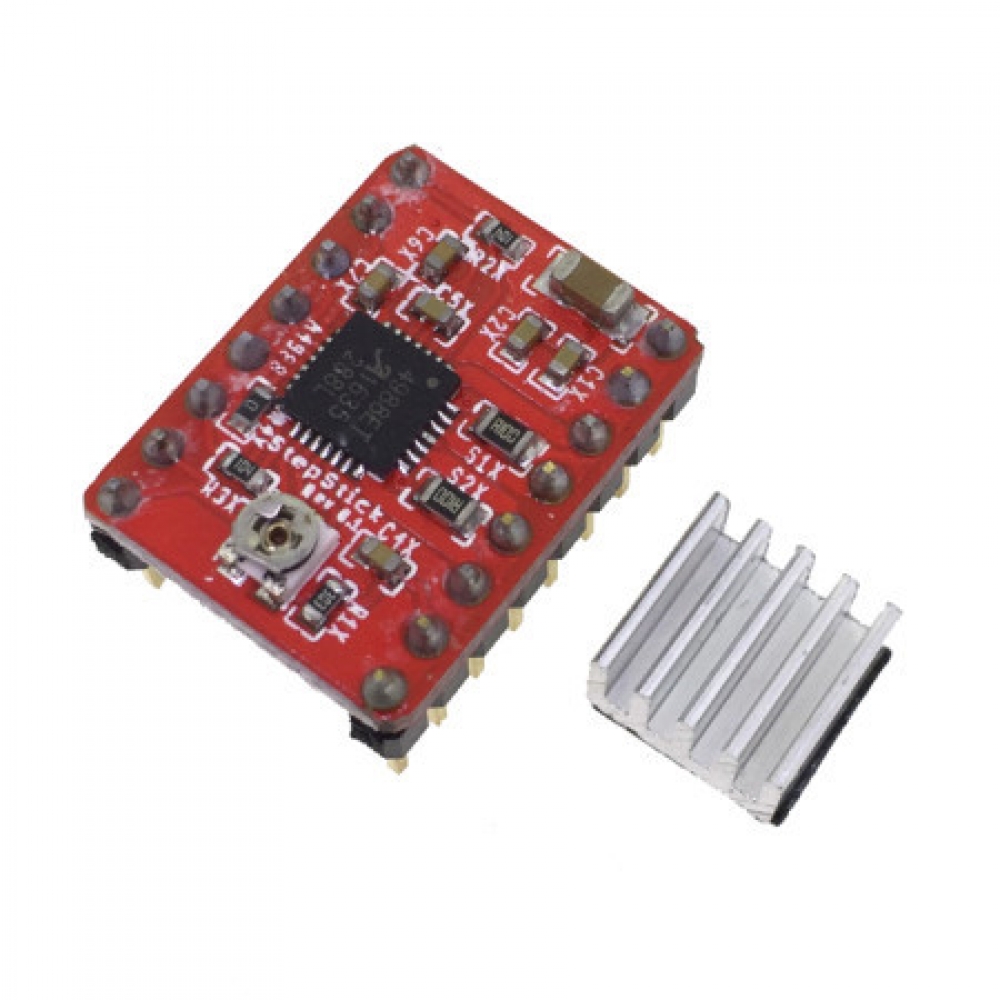

전용방열판 같이드립니다.

제조공정이 개선된 3세대 업그레이드 제품입니다.

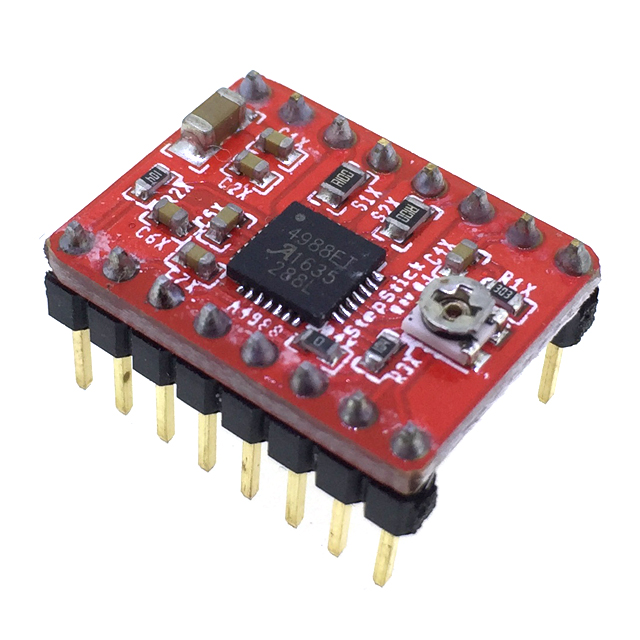

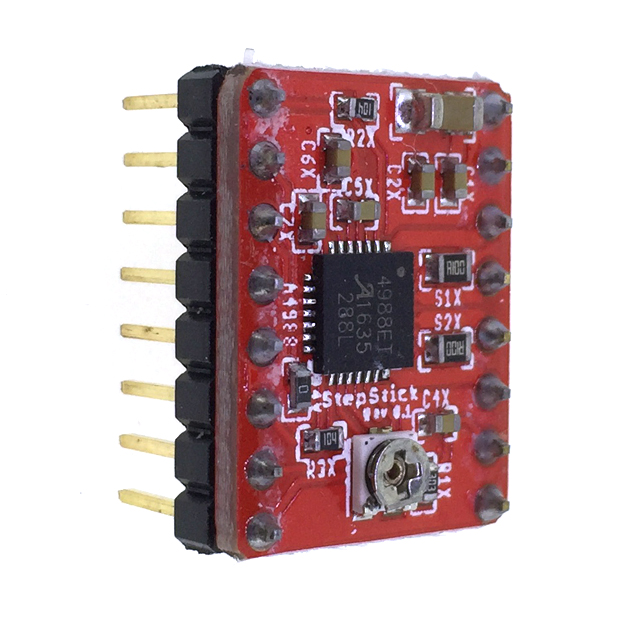

알레그로사의 A4988 DMOS 마이크로스테핑 드라이버를 위한 과전류보호 변환보드 입니다.

본제품을 사용하기 앞서 A4988 데이터시트를 주의깊게 참조하시고 사용하십시오.

이 스테핑모터 드라이버는 full-, half-, quarter-, eighth-, and sixteenth-step 에서 바이폴라 스테핑모터를 작동할수 있습니다.

최대 35VDC 2A의 출력을 구동할수 있습니다.

이보드는 A4988의 쉬운구현을 위해서 탄생하였습니다.

간단히 스텝입력에 1펄스를 입력하면 모터를 1 마이크로스텝 구동합니다.

어떤한 위상 시퀀스 테이블,고주파 제어 선,또는 복잡한 프로그램 인터페이스가 필요없습니다.

A4988 인터페이스는 복잡한 마이크로프로세서를 사용할수 없는 경우 또는 과도한 부담이되는 애플리케이션에 적합합니다.

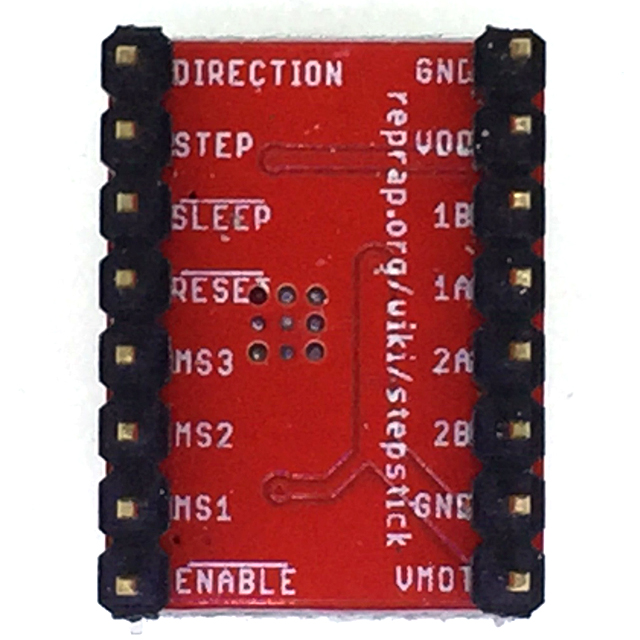

간단한 단계와 방향 제어 인터페이스

-5단계 다른 방식 : full-step, half-step, quarter-step, eighth-step, and sixteenth-step

-가변형 전류제어를 사용하면 더높은 전압을 사용할수 있습니다.

-전위차계와 최대전류 출력을 설정할수 있습니다.

-자동으로 지능형 전류감쇠 제어모드(빠른감쇠 또는 느린감쇠)를 선택

-과온도,저전압 락아웃,과전류 보호

-쇼트-접지 및 단락 부하 보호
